בודקי מתח ורציפות בודקים מעגלים חשמליים בצורה מהירה וברורה.
חשמלאים משתמשים בהם לפני תיקון, התקנה או פירוק.
הכלים מזהים מתח בנקודות חשמל, כבלים ולוחות חשמל.
הם עוזרים לאתר נתק, קצר או חיבור לא יציב.
בודק רציפות בודק מעבר חשמלי בין שתי נקודות.
כך החשמלאי מאתר בעיות לפני המשך העבודה.
בודקי מתח ורציפות חוסכים זמן באיתור תקלות חשמל.
הם משפרים את הבדיקה בארונות חשמל ובנקודות קצה.
חלק מהדגמים מציגים חיווי באור, צליל או מסך.
הגודל הקטן מאפשר נשיאה קלה בתיק עבודה.
מבנה נוח מעניק שליטה טובה בזמן בדיקה צפופה.
לפני רכישה, בדקו טווח מדידה ואופן חיווי.
בדקו גם איכות מבנה, נוחות אחיזה ורמת דיוק.
כלי טוב מפחית טעויות ומשפר את קצב העבודה.
הזמינו בודקי מתח ורציפות באתר משיח ציוד טכני.
שאלות ותשובות
שאלות נפוצות
מה כוללת קטגוריית בודקי מתח ורציפות?+
בקטגוריה יש חמישה מכשירים של UNI-T: רב מודד דיגיטלי עם מד טמפרטורה וחיבור USB, מד התנגדות קרקע ומתח אדמה, מד התנגדות בידוד עם בדיקת RCD, בודק התנגדות בידוד למתח גבוה ובודק הארקה דיגיטלי עם מד התנגדות. אלה מכשירים לבדיקת מתקן חשמלי ולא רק למדידת מתח.
מה ההבדל בין בדיקת מתח לבדיקת רציפות?+
בדיקת מתח בודקת אם יש הפרש פוטנציאל בין שתי נקודות, כלומר אם יש "חשמל". בדיקת רציפות בודקת אם יש מסלול סגור ותקין בין שתי נקודות, למשל לאורך מוליך, והיא נעשית כשהמעגל מנותק ממתח.
מה עושה רב מודד בבדיקת רציפות?+
במצב רציפות הרב מודד מעביר זרם קטן בין הפרובים ומצפצף כשההתנגדות נמוכה מאוד, כלומר כשהמסלול סגור. כך אפשר לבדוק נתיך, מוליך או מפסק כשהם מנותקים ממתח.
מה מיוחד ברב מודד UT61B שבקטגוריה?+
בכותרת שלו מופיעים מד טמפרטורה וחיבור USB, כלומר אפשר למדוד גם טמפרטורה בעזרת חיישן ולהעביר נתוני מדידה למחשב. שאר הפרטים, כמו טווחי המדידה, מופיעים במפרט הדגם.
מה זה מד התנגדות בידוד (מגר)?+
מגר הוא מכשיר שמפעיל מתח בדיקה ישר וגבוה יחסית בין מוליכים, או בין מוליך להארקה, ומודד את ההתנגדות של הבידוד ביניהם. התנגדות גבוהה מעידה על בידוד תקין, והתנגדות נמוכה מעידה על פגיעה, לחות או בלאי.
למה לא מודדים בידוד עם רב מודד רגיל?+
רב מודד מודד התנגדות במתח נמוך מאוד, ובידוד פגוע לעיתים נראה תקין במתח כזה. מד בידוד מפעיל מתח גבוה יותר, שקרוב יותר לתנאי העבודה של הכבל, ולכן חושף פגמים שרב מודד לא יראה.
מה ההבדל בין מד בידוד רגיל לבודק בידוד למתח גבוה?+

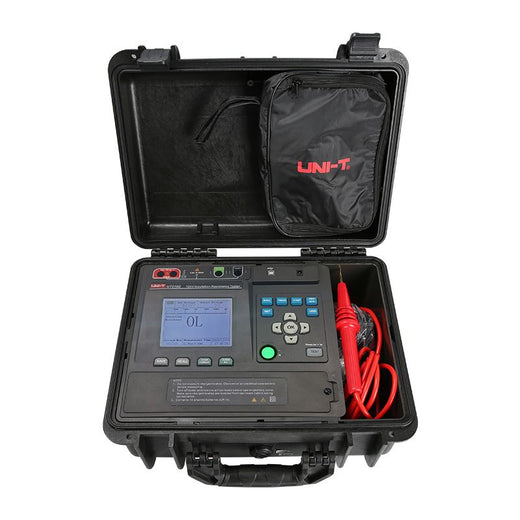

ההבדל הוא בטווח מתחי הבדיקה. מכשיר למתח גבוה, כמו UT516B בקטגוריה, מיועד לבדיקת כבלים, מנועים וציוד שעובדים במתחים גבוהים יותר. את מתחי הבדיקה של כל דגם בודקים במפרט שלו.
מה זה בדיקת RCD?+
RCD הוא השם הבינלאומי של מפסק פחת. בדיקת RCD מודדת אם המפסק מנתק בזרם הזליגה שלו ותוך כמה זמן. בכותרת של UT526 בקטגוריה מופיעים גם מדידת התנגדות בידוד וגם RCD.
מה מודד בודק הארקה?+
בודק הארקה מודד את ההתנגדות בין אלקטרודת ההארקה לבין האדמה שסביבה. התנגדות נמוכה מאפשרת לזרם תקלה לזרום לאדמה ולהפעיל את ההגנות. בקטגוריה יש את UT521 ואת UT522 של UNI-T.

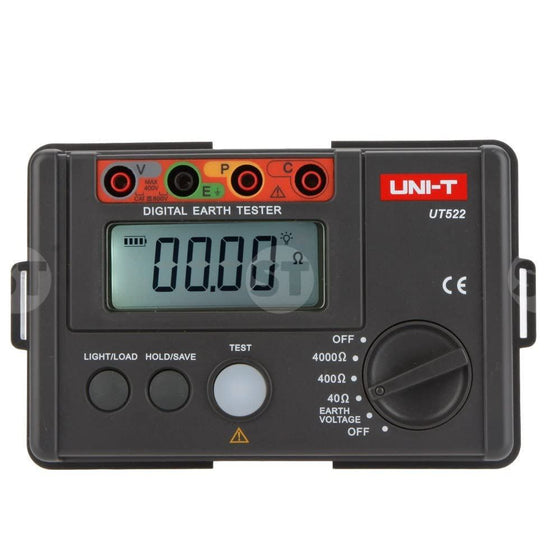

מה זה "מתח אדמה" בשם של UT522?+
מתח אדמה הוא מתח שקיים בין מערכת ההארקה לבין נקודת ייחוס באדמה. מדידה שלו לפני מדידת התנגדות הקרקע עוזרת לזהות הפרעות שעלולות להשפיע על התוצאה.
איך מודדים התנגדות קרקע?+
שיטה נפוצה היא שיטת שלוש הנקודות: מחברים את המכשיר לאלקטרודת ההארקה ולשתי יתדות עזר שננעצות באדמה במרחקים מוגדרים. המכשיר מזרים זרם ומחשב את ההתנגדות. את המרחקים והחיבורים קובעות הוראות היצרן.
מי מבצע בדיקות בידוד והארקה?+
בדיקות של מתקן חשמלי, כולל בידוד, הארקה ומפסק פחת, מבוצעות בדרך כלל על ידי חשמלאי בעל הרשאה מתאימה. התוצאות נרשמות ומושוות לדרישות התקנות.
מה ההבדל בין הקטגוריה הזו לטסטרים למתח רשת?+
טסטרים למתח רשת עונים בעיקר על השאלה אם יש מתח ובאיזו רמה. בודקי המתח והרציפות שבקטגוריה הזו מודדים את איכות המתקן: בידוד, הארקה ותפקוד מפסק הפחת.
האם מד בידוד מסוכן?+
מד בידוד מפעיל מתח בדיקה גבוה, ולכן הוא מחובר רק למעגל מנותק, ולא נוגעים בנקודות המדידה בזמן הבדיקה. כבלים ארוכים עלולים לאגור מטען, ומכשירים רבים פורקים אותו בסיום הבדיקה.
למה מנתקים ציוד אלקטרוני לפני בדיקת בידוד?+
מתח הבדיקה של מגר עלול לפגוע ברכיבים אלקטרוניים כמו ספקים, דימרים ונורות LED. לכן לפני הבדיקה מנתקים את הציוד הרגיש מהמעגל הנבדק.
מה המשמעות של קריאת התנגדות בידוד ביחידות מגה-אוהם?+
התנגדות בידוד נמדדת במגה-אוהם (MΩ), כלומר מיליוני אוהם. ככל שהמספר גבוה יותר, הבידוד טוב יותר. הערך המינימלי שנדרש תלוי בסוג המתקן ובמתח העבודה שלו.
האם אפשר לבדוק מנוע חשמלי עם מד בידוד?+
כן, בדיקת בידוד בין הליפופים לגוף המנוע היא שימוש נפוץ במגר. היא מראה אם יש זליגה מהליפופים לגוף בגלל לחות, חום או בלאי.
אילו מותגים יש בקטגוריית בודקי מתח ורציפות?+
כל המכשירים בקטגוריה הם של UNI-T. בקטגוריה הראשית לייזר וגלאים יש מכשירים נוספים של המותג, כמו מד התנגדות בידוד 2500V, צבתות זרם ורבי מודד.

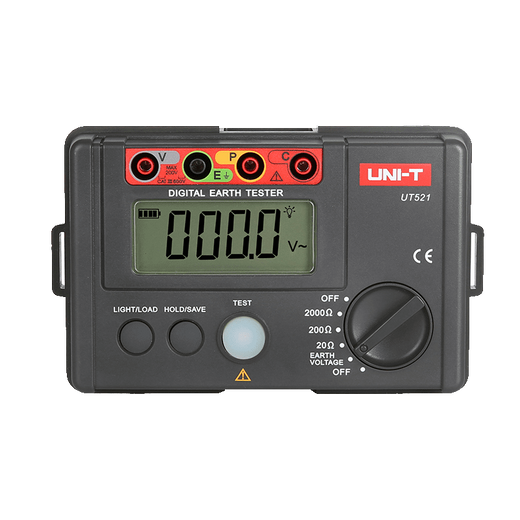

מה ההבדל בין UT521 ל-UT522?+
לפי הכותרות, UT521 הוא בודק הארקה דיגיטלי עם מד התנגדות, ו-UT522 הוא מד התנגדות קרקע עם מדידת מתח אדמה. ההבדלים המדויקים בטווחים ובשיטות המדידה מופיעים במפרט של כל דגם.
האם רב מודד יכול למדוד הארקה?+
רב מודד יכול להראות אם יש רציפות במוליך ההארקה בתוך המתקן, אבל הוא לא מודד התנגדות של אלקטרודה מול האדמה. לשם כך משתמשים בבודק הארקה ייעודי.
מה עוד משפיע על אמינות המדידה?+
מצב הסוללות של המכשיר, תקינות הפרובים והכבלים, ניקיון נקודות החיבור ובחירה נכונה של טווח ומצב מדידה. חלק מהמכשירים עוברים גם כיול תקופתי במעבדה.
